1-2 거버파일 생성 과정
PCB제작하는 방법은 처음에 회로도를 작성하고 거기에 맞는 부품을 매치시킵니다.같은 저항이라도 와트(W)의 차이로 사이즈가 다르고 DIP타입, SMD타입 여러종류가 있기때문에 부품에 맞는 실제 패드모양을 매치시켜줍니다.

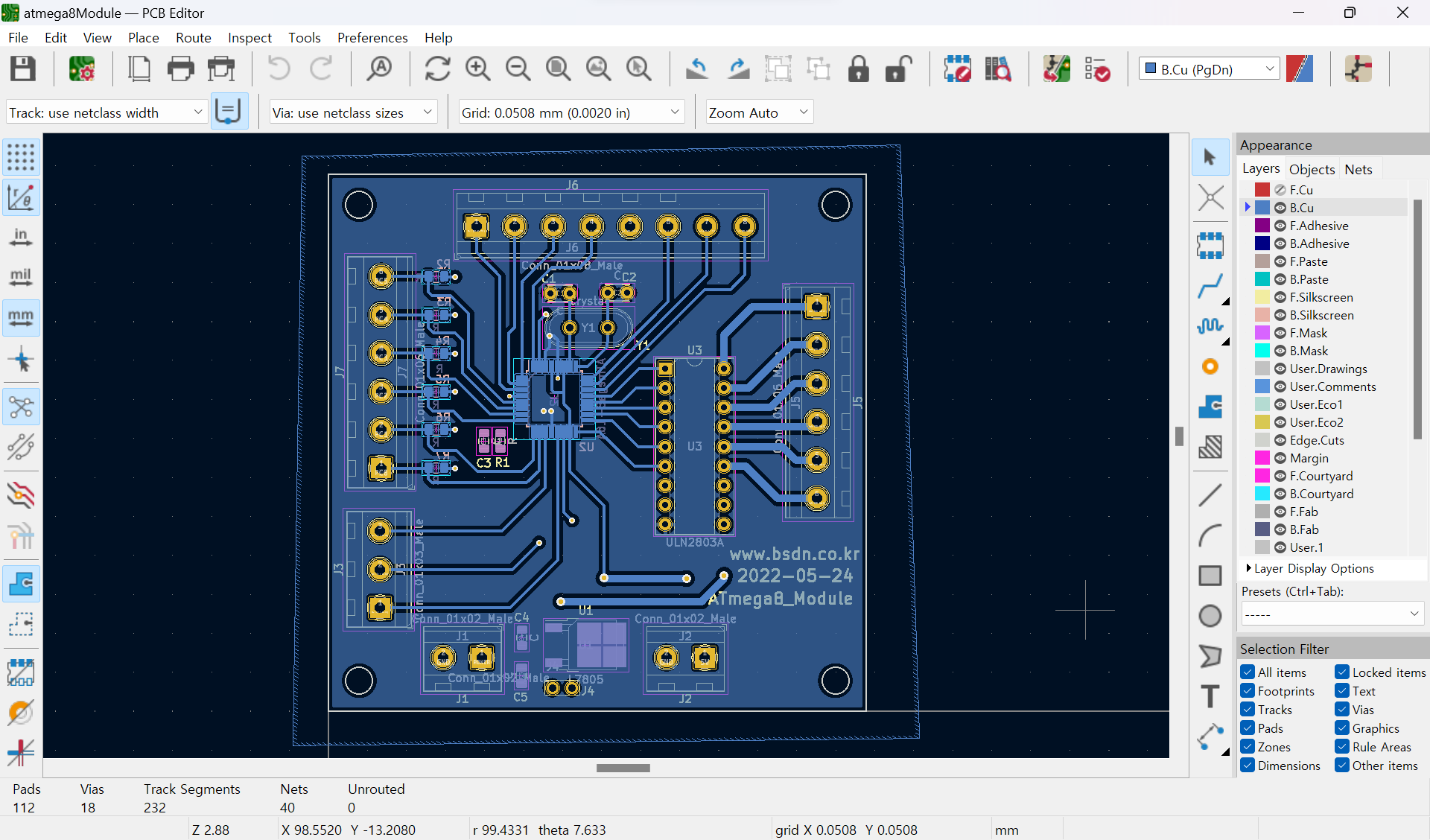

부품을 위치시키고 패턴을 연결해준 후 거버파일을 생성해서 PCB생산업체에 보내면 PCB 제작과정이 끝나게됩니다.
Kicad의 장점은 실제사용할 많은 부품들이 라이브러리로 제공되고 있다는 점인것 같습니다. 처음 PCB를 제작할때 저항, 캐패시터등 모든 부품의 패드를 직접 그려야되는데요. Kicad는 이런 라이브러리들이 제공되기때문에 특수한 경우가 아니면 라이브러리에 있는 패드를 사용하면 됩니다.
